Тема: Can протокол Type (SAE J1939)

Добрый день, будет ли в контроллере Canny DUO работать следующий протокол Can?
Type: in SAE J1939
ID Frame:29 bits (Extended)
Остальную информацию по протоколу прикрепляю к сообщению в виде 2-х файлов Received и Transmit.
Вроде бы в протоколе передаче данных встречаются похожие терминологии как в стандартном CAn, но есть некоторые нюансы, которые я не смог понять. Если нужно полное описание протокола передачи, то готов выслать повторно.

Вложений в сообщении

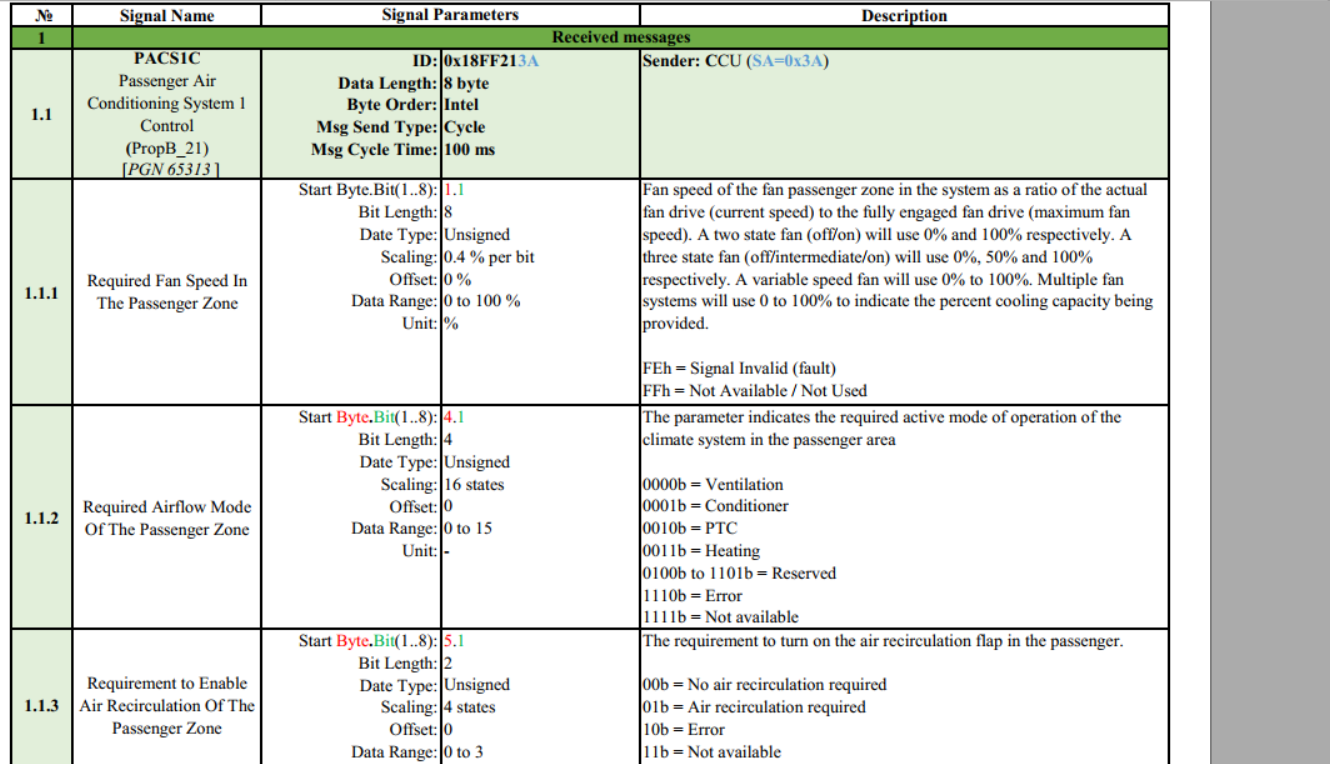

Иконка вложения can_protocol_received_message.PNG 417.3 кб, скачивался 27 раз, последний раз 2022-11-05

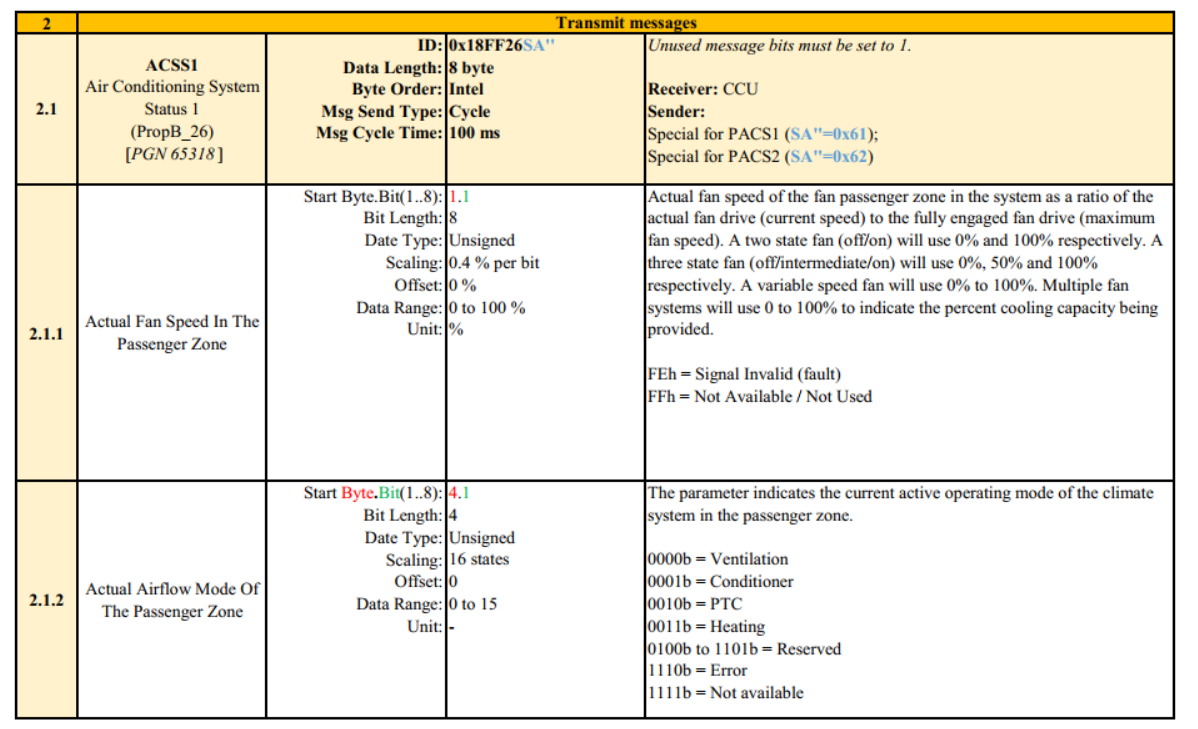

Иконка вложения can_protocol_transmit_message.PNG 344.34 кб, скачивался 28 раз, последний раз 2022-11-05

2 Ответ от Денис, CANNY

  • Денис, CANNY
  • Денис, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 20-02-2013
  • Сообщений: 1,018

Re: Can протокол Type (SAE J1939)

Контроллеры CANNY, имеющие интерфейс CAN, в том числе CANNY 7.2 Duo поддерживают работу с J1939.
Контроллеры могут принимать и отправлять CAN-сообщения с расширенными идентификаторами (29 бит) на скорости обмена данными 250кБод.
Пример приема/передачи сообщения с расширенным ID приведены в разделе https://canny.ru/docs/c72duo/can/#sec-- … an-primery (пример №3 приема и пример №3 передачи).
При приеме сообщения, полученные данные анализируются пользователем в функциональной диаграмме в соответствии с описанием J1939.
При отправке данных, пользователь формирует сообщение в соответствии с J1939, располагая данные в соответствующих байтах.
