Тема: Периодический обрыв связи в CAN IHS

Здравствуйте!
Прошу помочь с проблемой.
Схема рабочая.
Canny 7.2duo включен в машине в разрыв шины CAN IHS (климат и мультимедиа) в шлейфе идущем к ГУ.
В схеме один блок меняет команды кнопок "вперед" и "назад" (перепутаны команды в китайском ГУ), а второй сообщает в сеть, что стоит штатное ГУ (стоит Китайское ГУ), ну и блок сна.
Проблема в следующем. Через неопределенный промежуток времени (от 1 минуты до 10) в Canny 7.2duo происходит обрыв связи в CAN IHS и отключение усилителя на 1-3 секунды. ГУ не успевает за это время отключиться. И так все время......
Если вернуть все в исходное (убрать Canny 7.2duo), такой проблемы нет.
Удалял из схемы блоки по одному (в т.ч. и схему сна), ничего не меняется.
Ставил регистр запрета повторной отправки в CAN - не помогло.
Шунтирующие резисторы не стоят (поставил - шина упала совсем).

Спасибо!

Вложений в сообщении

Иконка вложения c7d_22D_30D_глюки.cfd 4.74 кб, скачивался 114 раз, последний раз 2022-07-20

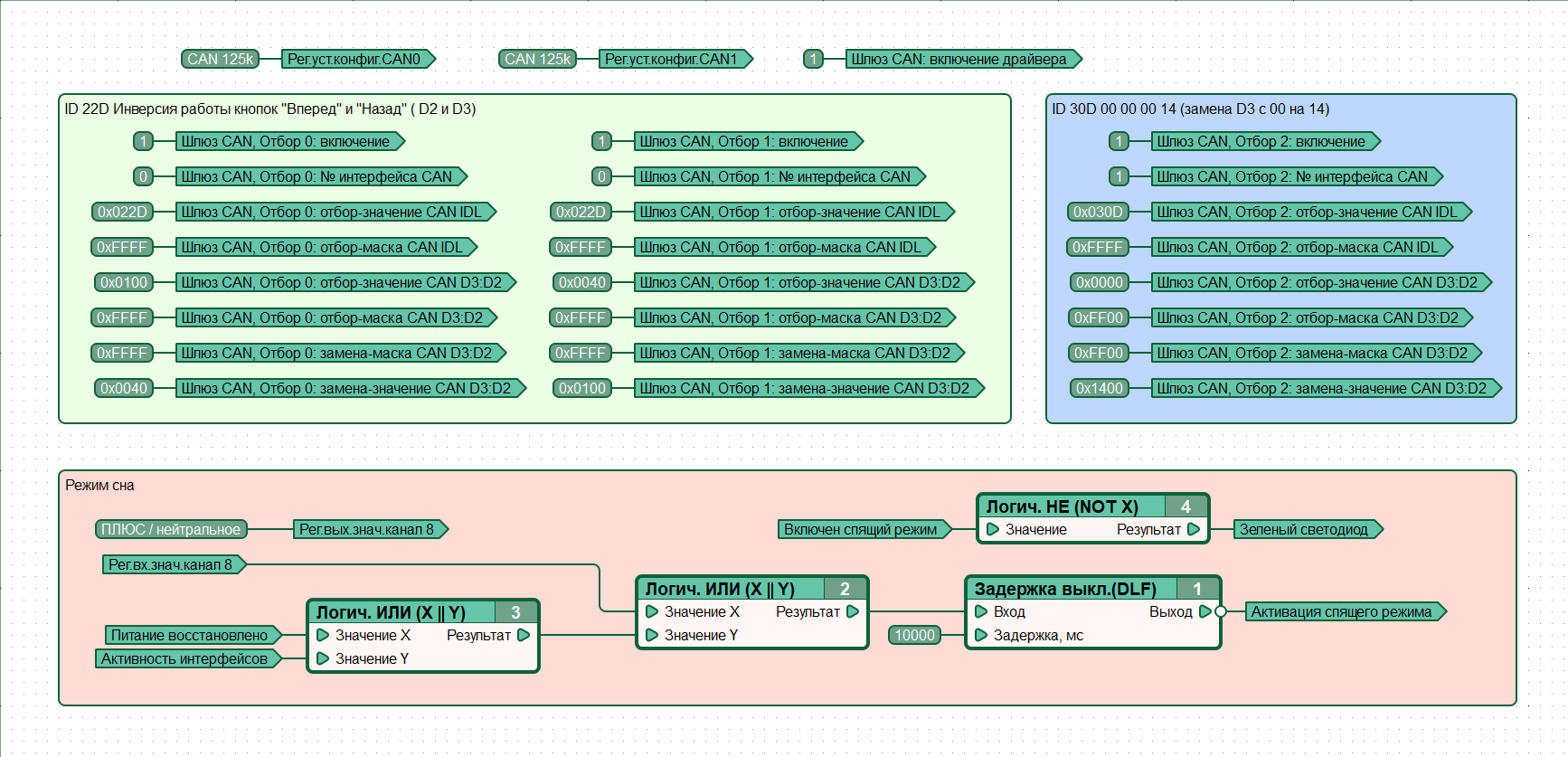

Иконка вложения ЗаменаID_22D_30D_глюки.png 88.77 кб, скачивался 43 раз, последний раз 2022-07-20

2 Ответ от AlexN

  • AlexN
  • Активный участник
  • Неактивен
  • Зарегистрирован: 25-07-2014
  • Сообщений: 149

Re: Периодический обрыв связи в CAN IHS

Шунтирующие резисторы не стоят (поставил - шина упала совсем).

Что за шина/машина? CAN-FT ? Что на осциллографе? На кан-мониторе? Экстрасенсов тут нет.

Ставил регистр запрета повторной отправки в CAN - не помогло.

В сторону нормальной магнитолы полюбому должно стоять. Хотя китайцам может быть и по барабану.

3 Ответ от dibanoff

  • dibanoff
  • Участник
  • Неактивен
  • Зарегистрирован: 20-04-2021
  • Сообщений: 12

Re: Периодический обрыв связи в CAN IHS

Автомобиль Jeep Grand Cherokee (если это поможет)
Шина CAN IHS (Interior High Speed) 125 к. По ней управляется мультимедиа (ГУ и УНЧ) и блок комфорта (климат).
На мониторе (Can-Hacker) на 1-3 секунды наблюдается периодическое отсутствие передачи всех ID в обе стороны (вот почему написал про обрыв), хотя трансляция в шине автомобиля есть. Т.е. ГУ "пропадает" из шины на 1-3 секунды, вследствие чего УНЧ отключается и включается при появлении сигнала от ГУ.
В штатном ГУ и УНЧ на этой линии шунтирующих резисторов нет.
Повторюсь, в отсутствие подключенного Canny 7.2duo (для быстрого снятия/установки сделал заглушку) проблемы с обрывом передачи в CAN IHS нет.
С регистром запрета повторной отправки в CAN экспериментировал, не помогло.

4 Ответ от AlexN

  • AlexN
  • Активный участник
  • Неактивен
  • Зарегистрирован: 25-07-2014
  • Сообщений: 149

Re: Периодический обрыв связи в CAN IHS

В штатном ГУ и УНЧ на этой линии шунтирующих резисторов нет.

Очччч страно для CAN-HS... Прямо невероятно. А CAN-трансиверы какие стоят в них?

Повторюсь, в отсутствие подключенного Canny 7.2duo (для быстрого снятия/установки сделал заглушку) проблемы с обрывом передачи в CAN IHS нет.

А если диаграммой прозрачного шлюз записать дуо?
