Тема: Управление с кнопок руля

Уважаемые форумчане, скажите пожалуйста, можно ли на платформе канни 7 создать девай, который сможет передавать сигналы нажатия кнопок руля(на любом автомобиле) к нештатному оборудованию(такому как ТВ тюнер например). Если это возможно, хотел бы узнать способы создания данного девайса. готов поспособствовать в этом, потому как нам очень интересна данная ветка развития.

2

Re: Управление с кнопок руля

Как мне видится, укрупненно, задача делится на две части:
- распознавание нажатия кнопок руля
- передача сигналов на управляемое устройство (ТВ-тюнер в вашем примере)
По первой задаче - если кнопки есть в CAN, то проблем нет - CANNY 7 получит их из CAN, однако далеко не на всех автомобилях сигналы кнопок транслируются в CAN, часто встречается так называемый "резистивный весовой код", тут уже нужен АЦП. Штатного АЦП CANNY 7 не имеет, необходимо будет использовать внешний, например такой: http://forum.canny.ru/viewtopic.php?id=56 или цифровой, интегральный, например I2C-совместимый.
По второй задаче - из более-менее универсальных решений в голову приходит только ИК-передатчик, опять же внешний.
В целом, решение задачи с помощью CANNY 7 мне видится вполне реальным, возможно даже получится добиться некоторой универсальности.

3

Re: Управление с кнопок руля

отлично что есть решение, теперь вопрос состоит в следующем-возможно ли устройство сделать универсальным для разных авто? и кто сможет сделать сей девайс? возможно ли массовое производство?

4

Re: Управление с кнопок руля

Добрый день!
нужна помощь

Есть вход с кнопок на руле

Необходимо при удержании кнопки1 включить светодиод и подать один короткий звуковой сигнал.
При удержании кнопки2 выключить светодиод и подать два коротких сигнала.

5

Re: Управление с кнопок руля

EVA пишет:

Есть вход с кнопок на руле

Какой тип сигнала на данном входе? Резистивный весовой код? LIN?

6 (11-12-2015 19:22:41 отредактировано EVA)

Re: Управление с кнопок руля

Константин, CANNY пишет:
EVA пишет:

Есть вход с кнопок на руле

Какой тип сигнала на данном входе? Резистивный весовой код? LIN?

CAN

7

Re: Управление с кнопок руля

Не вижу никаких проблем. Приведу пример как только доберусь до CANNY Lab.

8

Re: Управление с кнопок руля

EVA пишет:

Необходимо при удержании кнопки1 включить светодиод и подать один короткий звуковой сигнал.
При удержании кнопки2 выключить светодиод и подать два коротких сигнала.

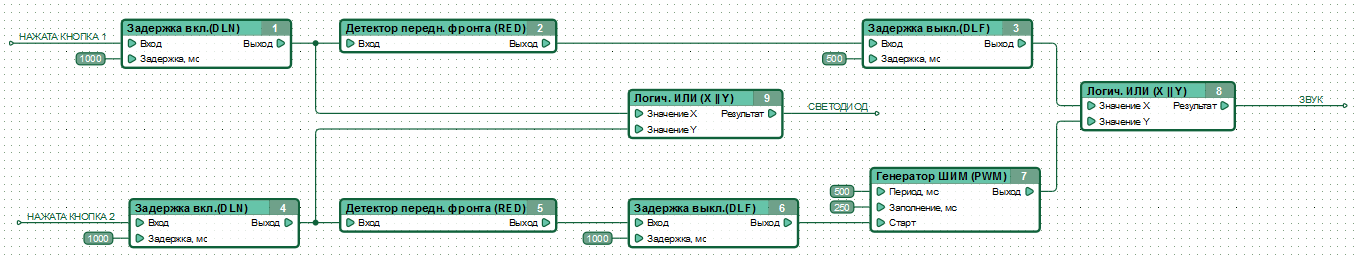

Если светодиод и звуковой сигнал в обоих случаях один и тот же:

Вложений в сообщении

Иконка вложения 2buttons.png 27.71 кб, скачивался 207 раз, последний раз 2015-12-12

9

Re: Управление с кнопок руля

Спасибо! Немного доработал
