Тема: Контакт АЦП CANNY 5.3 MD1

Всем добрый день!

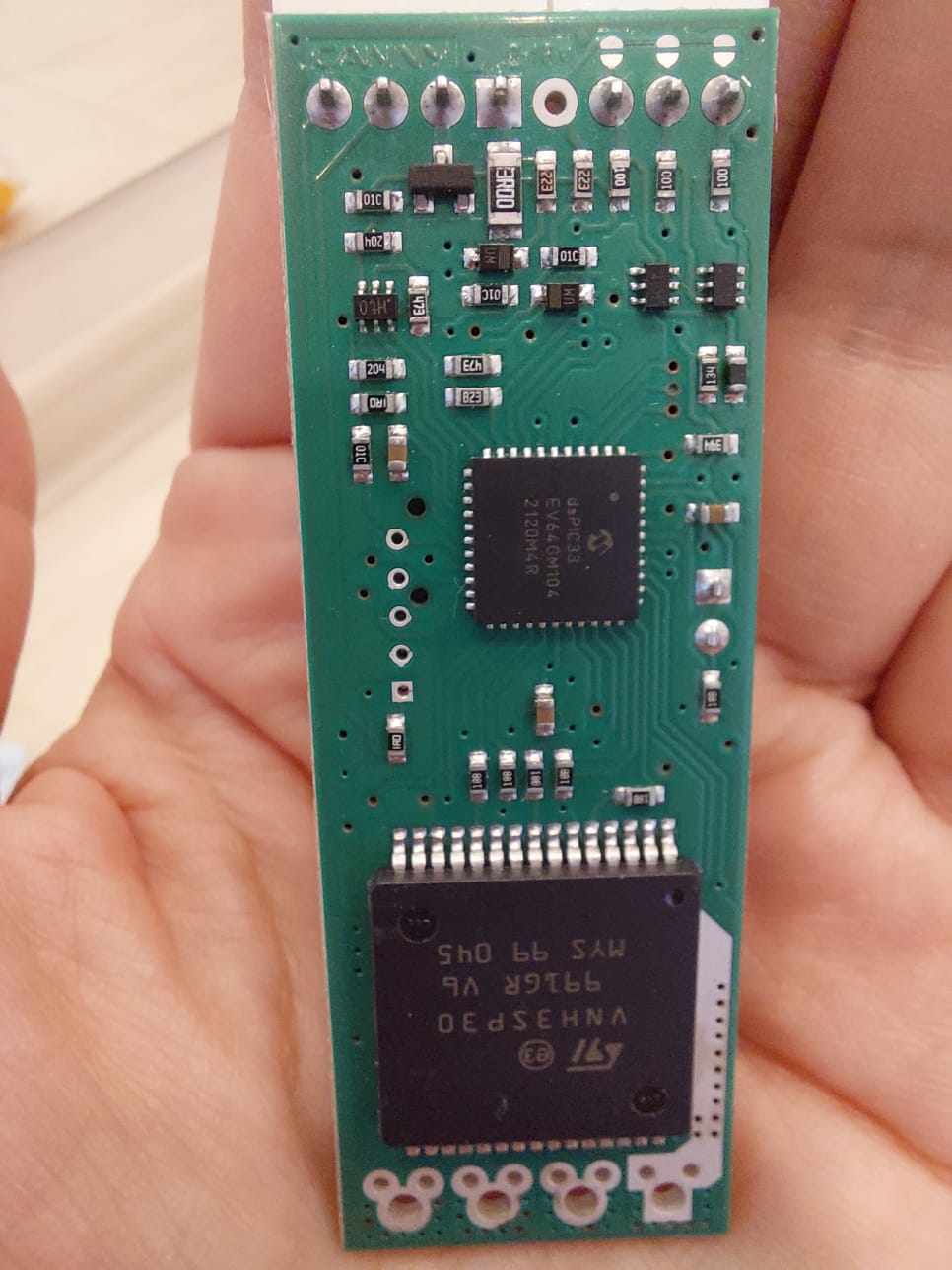

Получил на руки плату MD1 и появился вопрос:

В руководстве написано, что « Один специальный контакт на оборотной стороне контроллера CANNY 5.3 MD1 предназначен для работы в качестве аналого-цифрового преобразователя с разрешением 12 бит, и позволяет измерять напряжения в диапазоне 0…16В. При необходимости АЦП может быть выведен на любой из контактов 3-контактного разъема путем установки специальной перемычки на против выбранного канала контроллера.»

Подскажите, какой именно контакт является контактом АЦП? Можно ли припаяться к нему, не ставив «специальную перемычку», чтобы сохранить три ввода-вывода. А то их и так мало)

Вложений в сообщении

Иконка вложения 1FD8EB7A-E2AF-43FC-B863-3004C4E4A939.jpeg 113.96 кб, скачивался 100 раз, последний раз 2022-05-14

2 Ответ от Dmitry30Rus

  • Dmitry30Rus
  • Активный участник
  • Неактивен
  • Зарегистрирован: 30-04-2022
  • Сообщений: 51

Re: Контакт АЦП CANNY 5.3 MD1

Подозреваю что вот этот

Вложений в сообщении

Иконка вложения 84219335-14C8-4B4E-8B56-A21862FAD25D.jpeg 121.65 кб, скачивался 97 раз, последний раз 2022-05-15

3 Ответ от Денис, CANNY

  • Денис, CANNY
  • Денис, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 20-02-2013
  • Сообщений: 1,018

Re: Контакт АЦП CANNY 5.3 MD1

Dmitry30Rus пишет:

Подозреваю что вот этот

Верно. Это и есть контакт АЦП. У него есть маркировка: "0-16v". Контактные площадки, расположенные на против каждого из контактов 3-контактного разъема, предназначены для подключения контакта АЦП к соответствующему его контакту.

Dmitry30Rus пишет:

Можно ли припаяться к нему, не ставив «специальную перемычку», чтобы сохранить три ввода-вывода. А то их и так мало)

Можно. Подключение АЦП к контактам разъема предусмотрено для удобства пользователя.
