Тема: Нелинейный MAP

В авто есть аналоговый датчик температуры окружающей среды.
Мне необходимо эту температуру отправлять в шину
Все вроде просто просто , есть инструмент MAP, но данные нелинейны.

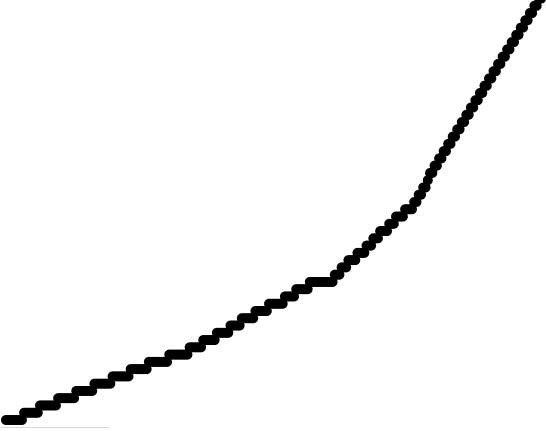

На графике значение АЦП при температуре от 0 до +60

Подскажите, есть возможность сделать диаграмму с нелинейным масштабированием?

Вложений в сообщении

сфттн.PNG, 11.44 кб, 546 x 431
сфттн.PNG 11.44 кб, скачивался 207 раз, последний раз 2019-07-21

2

Re: Нелинейный MAP

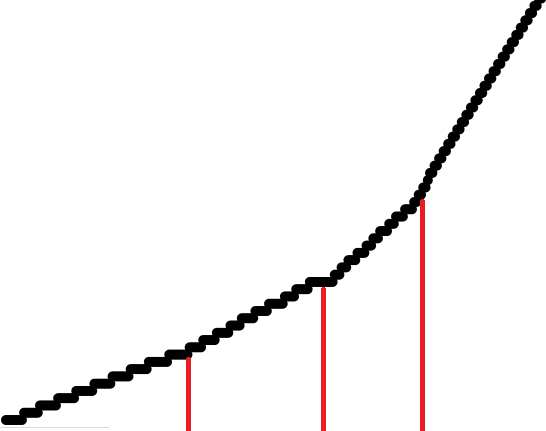

Типовым подходом для решения подобных задач является применение кусочно-линейной аппроксимации: Динамически меняйте коэффициенты MAP, например подставляя их через коммутатор, в зависимости от диапазона, в который попадает входное значение. На глаз я вижу четыре таких диапазона на вашем графике.На практике,число диапазонов в основном зависит от необходимой вам точности приближения.

Вложений в сообщении

kli.PNG, 12.86 кб, 546 x 431
kli.PNG 12.86 кб, скачивался 213 раз, последний раз 2019-07-21
