Тема: Управление шаговым двигателем ВЧ ШИМ

Приветствую всех!
Имеется драйвер шагового двигателя PLD331 и соответственно шаговый двигатель, подключеный к нему.
Задача,-управлять вращением используя ВЧ ШИМ canny 7.

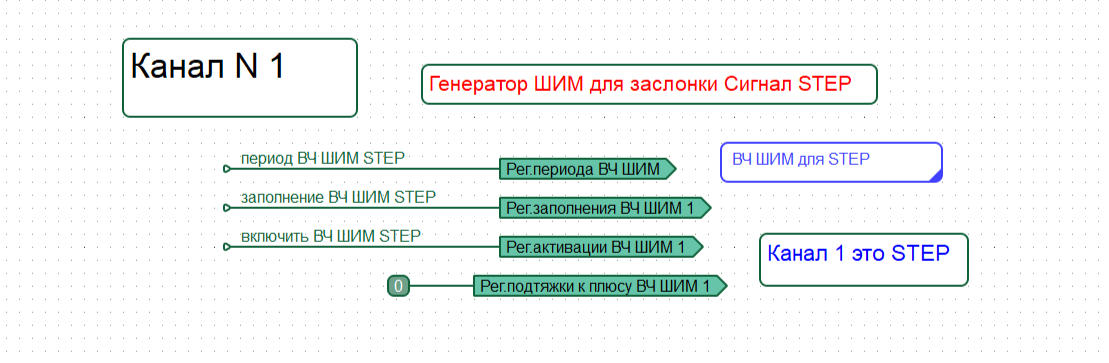

1. Назначаю выходу N1 регистр ВЧ ШИМ.

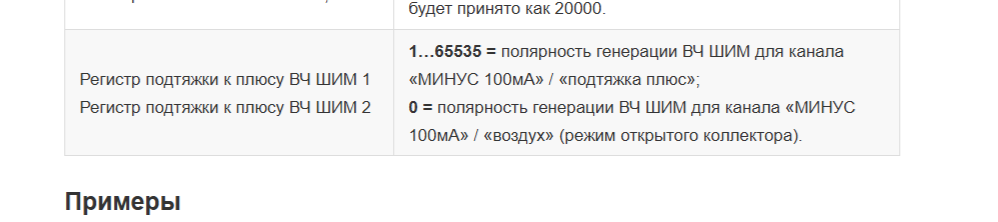

2. Регистр подтяжки к плюсу назначаю 0 (открытый коллектор, правильно?)
Прошу подсказать, правильно ли я понимаю схему подключения?

Вложений в сообщении

Иконка вложения 2026-09-21_07-39-13.png 51.99 кб, скачивался 6 раз, последний раз 2026-09-21

Иконка вложения 2026-09-21_07-41-04.png 37.91 кб, скачивался 4 раз, последний раз 2026-09-21

2026-09-21_07-43-25.png, 39.8 кб, 831 x 583
2026-09-21_07-43-25.png 39.8 кб, скачивался 11 раз, последний раз 2026-09-21

2 Ответ от Pamir (21-09-2026 07:50:42 отредактировано Pamir)

  • Pamir
  • Новичок
  • Неактивен
  • Зарегистрирован: 21-09-2026
  • Сообщений: 3

Re: Управление шаговым двигателем ВЧ ШИМ

Pamir пишет:

Приветствую всех!
Имеется драйвер шагового двигателя PLD331 и соответственно шаговый двигатель, подключеный к нему.
Задача,-управлять вращением используя ВЧ ШИМ canny 7.
1. Назначаю выходу N1 регистр ВЧ ШИМ.
2. Регистр подтяжки к плюсу назначаю 0 (открытый коллектор, правильно?)
Прошу подсказать, правильно ли я понимаю схему подключения?

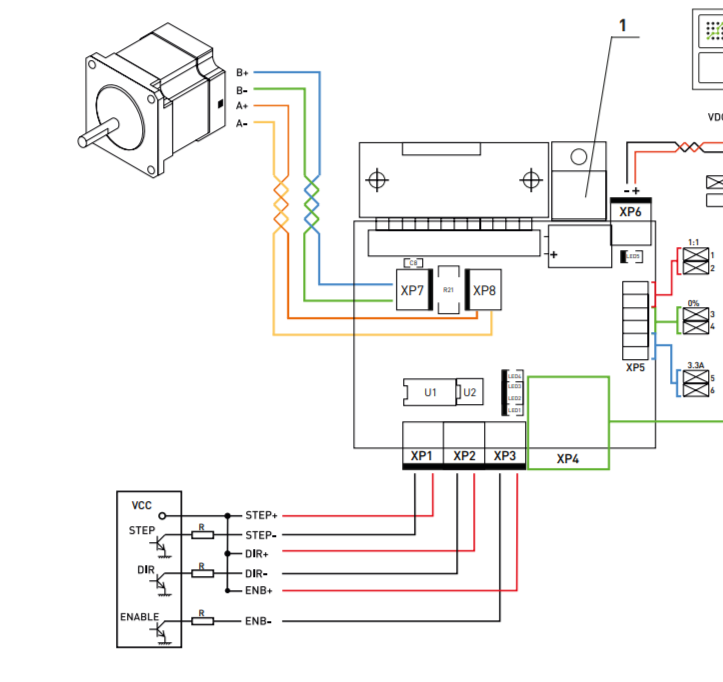

Еще изображение схемы драйвера шаговика.

Вложений в сообщении

2026-09-21_07-44-12.png, 91.82 кб, 723 x 682
2026-09-21_07-44-12.png 91.82 кб, скачивался 13 раз, последний раз 2026-09-21

3 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 2,234

Re: Управление шаговым двигателем ВЧ ШИМ

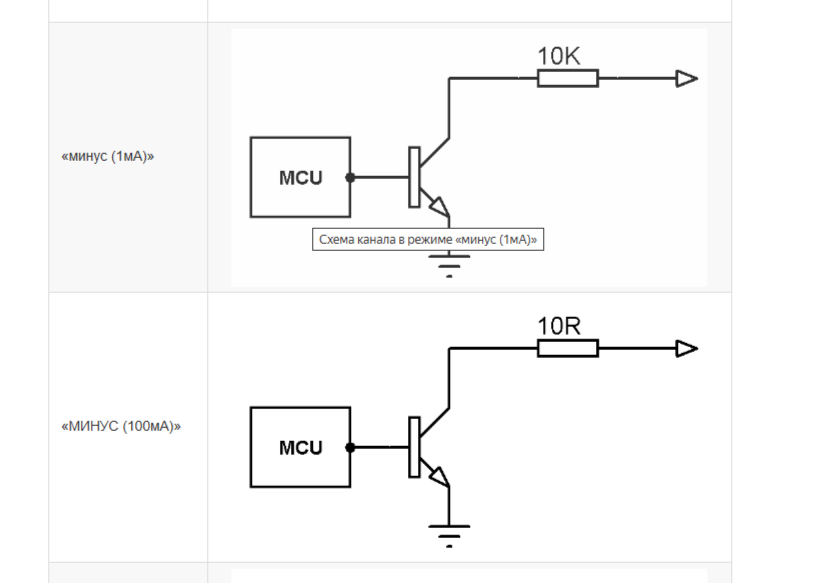

Тем же в эквивалентных схемах в документации показано, что в нейтральном состоянии канал CANNY 7 имеет сопротивление к GND порядка 200 кОм. В общем случае это можно считать открытым коллектором, однако, так как на входе PLD331 стоят оптопары, которые потенциально могут быть чувствительны к такому сопротивлению, то возможно вам все таки придется включить встроенную подтяжку ВЧ ШИМ к плюсу или организовать внешнюю.

Сайт Константин, CANNY

4 Ответ от Pamir

  • Pamir
  • Новичок
  • Неактивен
  • Зарегистрирован: 21-09-2026
  • Сообщений: 3

Re: Управление шаговым двигателем ВЧ ШИМ

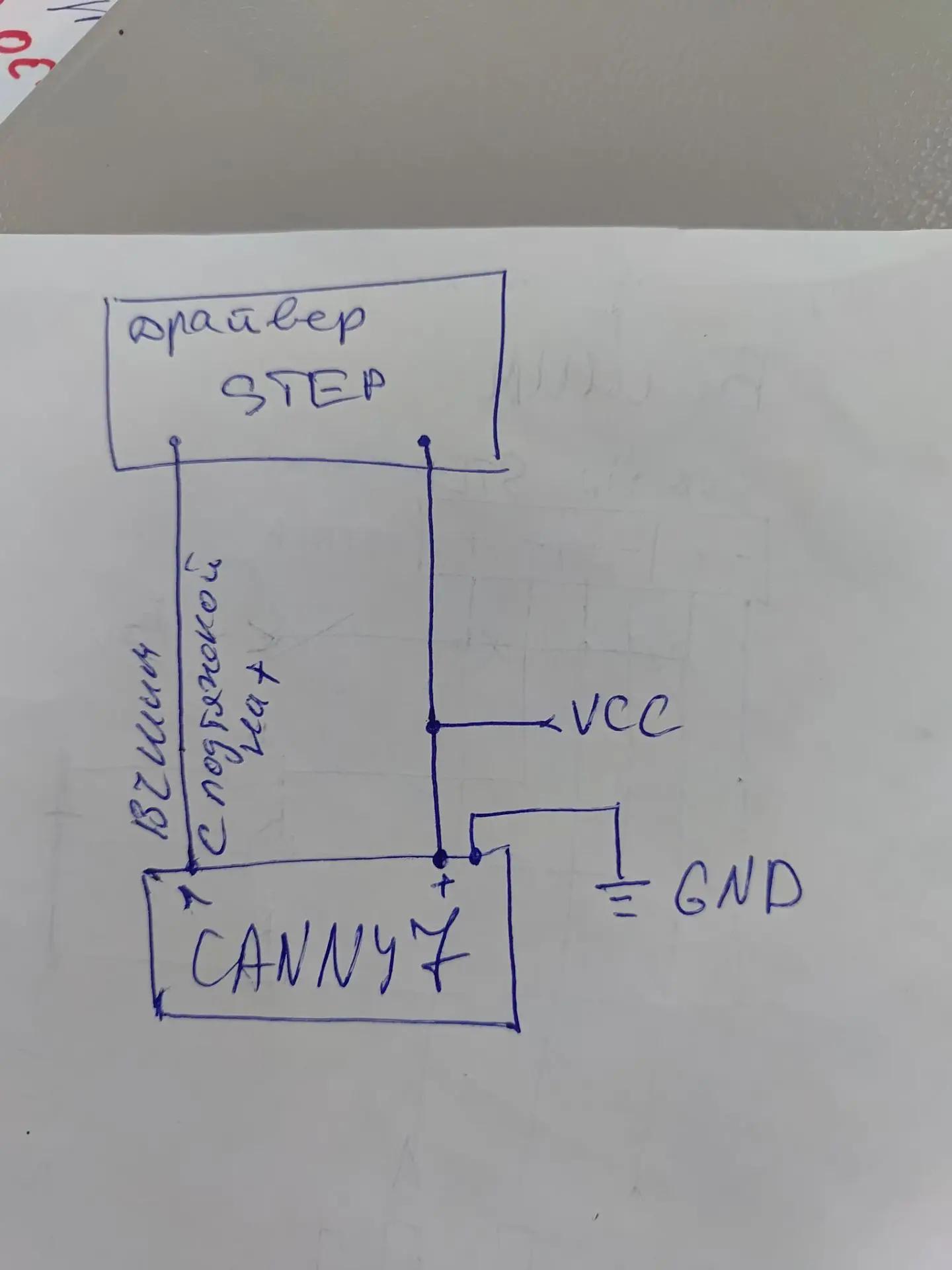

Схема подключения понимаю такая же остается...?

Вложений в сообщении

Иконка вложения вчшим.jpg 97.52 кб, скачивался 4 раз, последний раз 2026-09-21

5 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 2,234

Re: Управление шаговым двигателем ВЧ ШИМ

Исчерпывающая информация о подключении PLD331, а так же максимально допустимых напряжениях и токах его управляющего интерфейса, приведена в доступном на сайте его производителя Руководстве по эксплуатации PLD331, стр.6.
