Тема: Коннектор силового разъема 4 пин CANNY•5.3 MD1A для пайки

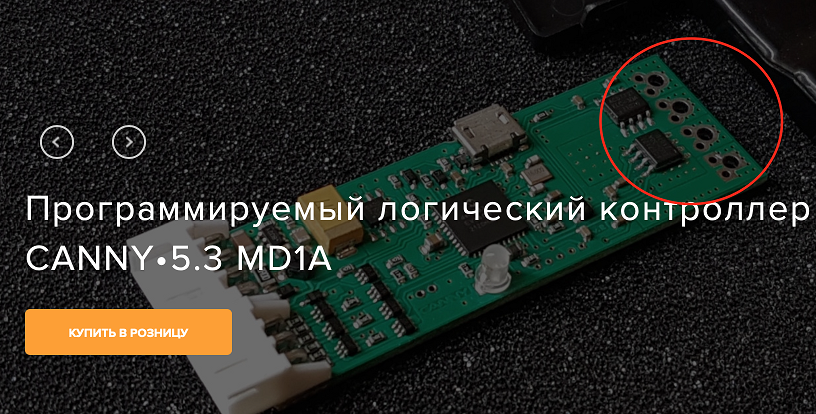

Добрый день! Подскажите, пожалуйста, какой коннектор подразумевался для силового разьема 4 пин платы CANNY•5.3 MD1A (на фото). Расстояние между центрами отверстий примерно 5 мм, но я не смог найти в каталогах стандартный разьем для пайки чтобы он влез под крышку корпуса устройства. Возможно такая конфигурация платы и корпуса подразумевала какой то особенный тип разъемов для пайки?

Вложений в сообщении

Снимок экрана 2022-12-12 в 11.53.33.png, 620.43 кб, 816 x 414
Снимок экрана 2022-12-12 в 11.53.33.png 620.43 кб, скачивался 61 раз, последний раз 2022-12-12

2 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,886

Re: Коннектор силового разъема 4 пин CANNY•5.3 MD1A для пайки

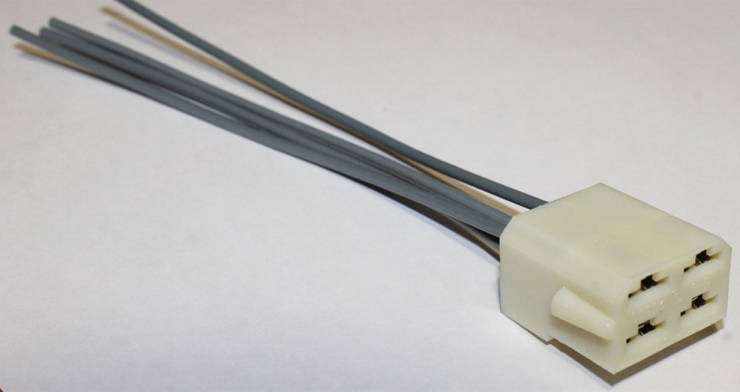

Распространенным решением является применение с данным контроллером силовых разъемов на кабель. Например:

Вложений в сообщении

4pin.jpg, 45.25 кб, 740 x 392
4pin.jpg 45.25 кб, скачивался 62 раз, последний раз 2022-12-12

Сайт Константин, CANNY

3 Ответ от Dmitry30Rus

  • Dmitry30Rus
  • Активный участник
  • Неактивен
  • Зарегистрирован: 30-04-2022
  • Сообщений: 51

Re: Коннектор силового разъема 4 пин CANNY•5.3 MD1A для пайки

Константин, спасибо за быстрый ответ. Значит я не ошибся и разъема непосредственно для пайки на плату не существует, чтобы он потом поместился в корпус
