26 Ответ от Dark-angel

  • Dark-angel
  • Активный участник
  • Неактивен
  • Зарегистрирован: 22-04-2016
  • Сообщений: 24

Re: Получение и отправка пакета в CAN шину

Константин, CANNY пишет:
Dark-angel пишет:

Накидал упрощенный вариант расширения коммутаторов

Что делает эта диаграмма?


Сказывается вечерняя невнимательность. Спасибо.
Опять же как управлять вторым индексом пока не понятно.

Вложений в сообщении

Иконка вложения упрощенка.cfd 3.31 кб, скачивался 273 раз, последний раз 2016-04-26

27 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,887

Re: Получение и отправка пакета в CAN шину

Вам привели пример каскадирования коммутаторов выше: http://forum.canny.ru/viewtopic.php?pid=5162#p5162
Вы пробовали запускать его в симуляторе? Что именно вам в нем непонятно?

Сайт Константин, CANNY

28 Ответ от Dark-angel

  • Dark-angel
  • Активный участник
  • Неактивен
  • Зарегистрирован: 22-04-2016
  • Сообщений: 24

Re: Получение и отправка пакета в CAN шину

Константин, CANNY пишет:

Вам привели пример каскадирования коммутаторов выше: http://forum.canny.ru/viewtopic.php?pid=5162#p5162
Вы пробовали запускать его в симуляторе? Что именно вам в нем непонятно?

Схема на примере слишком сложна для меня. Единственно что я из нее вижу - что стоят счетчики  которые на каскадные коммутаторы подают одинаковый индексы либо индексы с минусом числа.
Слишком сложно для новичка....

29 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,887

Re: Получение и отправка пакета в CAN шину

Dark-angel пишет:

Единственно что я из нее вижу - что стоят счетчики  которые на каскадные коммутаторы подают одинаковый индексы либо индексы с минусом числа.
Слишком сложно для новичка....

Самое главное вы увидели. Используйте этот подход в своей диаграмме. При возникновении трудностей задавайте конкретные вопросы - ответим.

Сайт Константин, CANNY

30 Ответ от Денис, CANNY (28-04-2016 15:55:58 отредактировано Денис, CANNY)

  • Денис, CANNY
  • Денис, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 20-02-2013
  • Сообщений: 1,018

Re: Получение и отправка пакета в CAN шину

Слишком сложно для новичка....

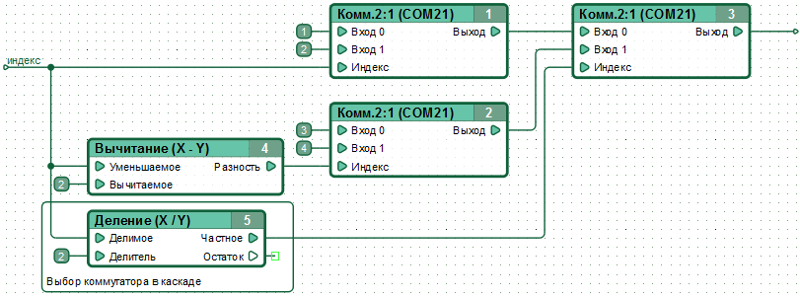

Вот иллюстрация принципа на примере коммутаторов 2 в 1.

UPD 28.04.2016: Добавлена картинка диаграммы.

Вложений в сообщении

Иконка вложения kaskad.cfd 1.19 кб, скачивался 309 раз, последний раз 2016-04-27

kaskad.png, 101.53 кб, 800 x 298
kaskad.png 101.53 кб, скачивался 376 раз, последний раз 2016-04-28

Сайт Денис, CANNY

31 Ответ от Dark-angel

  • Dark-angel
  • Активный участник
  • Неактивен
  • Зарегистрирован: 22-04-2016
  • Сообщений: 24

Re: Получение и отправка пакета в CAN шину

Денис, CANNY пишет:

Слишком сложно для новичка....

Вот иллюстрация принципа на примере коммутаторов 2 в 1.

Большое спасибо, Денис, сам бы я не догадался . Очень круто.
