1 Тема от unk521 (21-02-2018 00:32:39 отредактировано unk521)

  • unk521
  • Активный участник
  • Неактивен
  • Зарегистрирован: 01-02-2018
  • Сообщений: 31

Тема: Прием сигнала от сонаров Nissan Murano Z52

Здравствуйте. Задача у меня следующая:
1. От сонаров принять сигналы на видео монитор. Видео сигналы с разными адресами передаются от блока кругового обзора,( адресов много от каждого сонара, здесь только два адреса представлены, адрес id 216 с адресом 62 60 -это включение передачи в положение : либо заднего хода, либо Drive) необходимо подать питание 12В на головное устройство, что бы его активировать, принимать все сигналы от сонаров, но при появлении адреса 08 11 11 11 a0 00 00 00 напряжение должно пропасть и появиться на выходе 0В для деактивации видео входа на головном устройстве.  ID от передачи сонаров    57a . Просьба оказать помощь и можно ли это выполнить.? Спасибо. Смотрите 2 вариант, он  полный,проверил в симуляторе вроде работает.

Вложений в сообщении

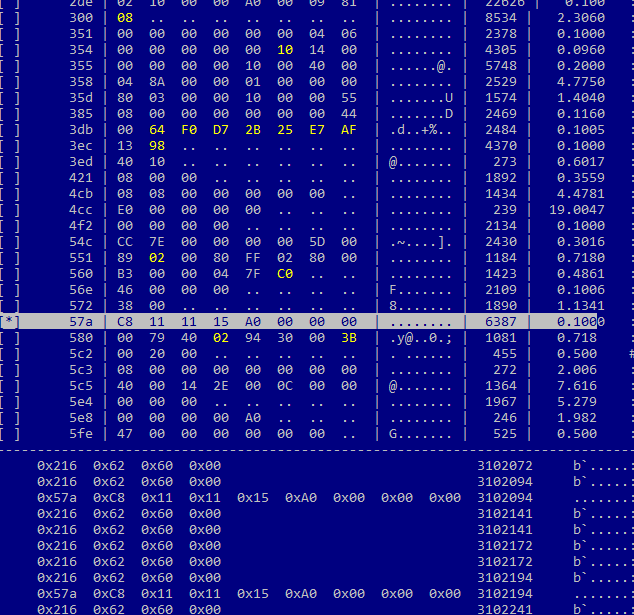

СОНАРЫ 57А.png, 38.33 кб, 634 x 615
СОНАРЫ 57А.png 38.33 кб, скачивался 739 раз, последний раз 2018-02-20

2 Ответ от unk521 (20-02-2018 21:40:46 отредактировано unk521)

  • unk521
  • Активный участник
  • Неактивен
  • Зарегистрирован: 01-02-2018
  • Сообщений: 31

Re: Прием сигнала от сонаров Nissan Murano Z52

Высылаю программу, подкорректируйте пожалуйста. Спасибо. Осталось только эта задача, Все понятно и выполнено , а здесь немного непонятно. Если эта задача выполнится, выложу всю схему для реализации подключения неоригинальных головных устройств. Еще раз спасибо. С уважением Юрий.

Вложений в сообщении

Иконка вложения Прием данных от сонаров .cfd 2.01 кб, скачивался 625 раз, последний раз 2018-02-20

3 Ответ от unk521 (20-02-2018 21:35:22 отредактировано unk521)

  • unk521
  • Активный участник
  • Неактивен
  • Зарегистрирован: 01-02-2018
  • Сообщений: 31

Re: Прием сигнала от сонаров Nissan Murano Z52

Копия.

Вложений в сообщении

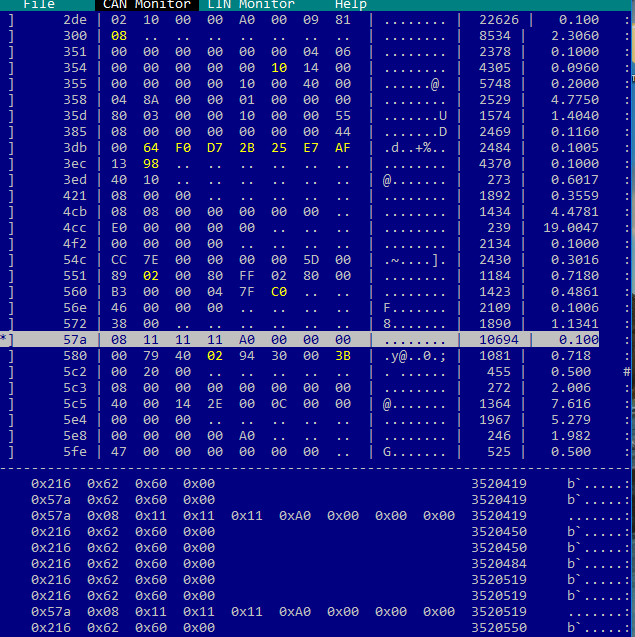

НЕ НАДО НАПРЯЖЕНИЯ_5.png, 48.86 кб, 635 x 637
НЕ НАДО НАПРЯЖЕНИЯ_5.png 48.86 кб, скачивался 583 раз, последний раз 2018-02-20

4 Ответ от unk521

  • unk521
  • Активный участник
  • Неактивен
  • Зарегистрирован: 01-02-2018
  • Сообщений: 31

Re: Прием сигнала от сонаров Nissan Murano Z52

Как- то вот так, посмотрите. Спасибо.

Вложений в сообщении

Иконка вложения Прием данных от сонаров 1 .cfd 3.94 кб, скачивался 581 раз, последний раз 2018-02-21

5 Ответ от Денис, CANNY

  • Денис, CANNY
  • Денис, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 20-02-2013
  • Сообщений: 1,017

Re: Прием сигнала от сонаров Nissan Murano Z52

unk521 пишет:

Как- то вот так...

В таком виде диаграмма работать не будет. Длина принятого сообщения с ID=0x57a (значение регистра принятого сообщения CAN ERL) равна 8 (см. длину сообщения в CAN/LIN monitor) и на выходе блока №3 никогда не будет значения 1 и триггеры никогда не сохранят значения байт данных для дальнейшего сравнения. Контролировать длину принятого сообщения, на практике, требуется не всегда и в данном случае это можно не делать, т.е. блоки №№2 и 3 можно убрать.
Комбинация блоков №№19,9,17 также вызывает вопросы. Видимо, предполагалось создать условие, которое будет выполняться, если выполняются все отдельные его элементы. Похожая ситуация и с группой блоков №№12,13,14, только тут еще интереснее: блок №12 никогда не даст на выход 1, т.к. результат работы блока №6 - логическое значение (0 или 1), и 1 никогда не будет больше 1, т.е. проверка выполнения всех условий уже не работает.
Возможно предполагалось сделать следующий алгоритм (см. Прием  данных от сонаров 1a .cfd).
Вариант решения описанной в сообщении №1 задачи, если я ее правильно понял, во вложении (Прием  данных от сонаров 2 .cfd).

Вложений в сообщении

Иконка вложения Прием данных от сонаров 1a .cfd 2.15 кб, скачивался 725 раз, последний раз 2018-02-21

Иконка вложения Прием данных от сонаров 2 .cfd 3.17 кб, скачивался 721 раз, последний раз 2018-02-21

Сайт Денис, CANNY

6 Ответ от unk521 (22-02-2018 17:14:58 отредактировано unk521)

  • unk521
  • Активный участник
  • Неактивен
  • Зарегистрирован: 01-02-2018
  • Сообщений: 31

Re: Прием сигнала от сонаров Nissan Murano Z52

Здравствуйте. Вам большое спасибо, что я Вам должен? , сейчас попробую, если все пойдет, то это последнее, что я хотел решить в своем задании, остальное все работает, соберу все и выложу все решения.

7 Ответ от unk521 (22-02-2018 17:25:36 отредактировано unk521)

  • unk521
  • Активный участник
  • Неактивен
  • Зарегистрирован: 01-02-2018
  • Сообщений: 31

Re: Прием сигнала от сонаров Nissan Murano Z52

Денис большое Вам спасибо за помощь. В программе дополнил при выключении рычага переключения передач в положение Р пропадает напряжение и видео монитор деактивируется. Еще раз Вам спасибо за помощь и за Вашу разработку canny. Это то, что мне очень помогло при  подключения нештатного головного устройства. Вы молодцы!!!!!!
Высылаю дополненный файл, 100% рабочий. Когда все соберу в одно целое,  файл выложу . С уважением Юрий.

Вложений в сообщении

Иконка вложения Дополнена 21022018 по сонарам .cfd 3.72 кб, скачивался 711 раз, последний раз 2018-02-21

8 Ответ от unk521 (26-02-2018 23:56:21 отредактировано unk521)

  • unk521
  • Активный участник
  • Неактивен
  • Зарегистрирован: 01-02-2018
  • Сообщений: 31

Re: Прием сигнала от сонаров Nissan Murano Z52

Выкладываю готовый вариант подключения нештатных головных устройств на Nissan Murano Z52 полной комплектации с круговым обзором и мониторами в подголовниках с помощью Canny 7.Кнопку переключения камер устанавливаете на свое усмотрение. Это основное, что необходимо реализовать. Что непонятно или нужны дополнения, пишите. Но я думаю , Вы знающие специалисты, дополнение выполните самостоятельно. Имейте ввиду, Вы выполняете все на свой страх и риск.

Вложений в сообщении

Иконка вложения Полная сборка 26022018 .cfd 9.46 кб, скачивался 740 раз, последний раз 2018-02-26

9 Ответ от unk521 (26-02-2018 23:43:40 отредактировано unk521)

  • unk521
  • Активный участник
  • Неактивен
  • Зарегистрирован: 01-02-2018
  • Сообщений: 31

Re: Прием сигнала от сонаров Nissan Murano Z52

Схема подключения. Питание заднего хода можно взять по схеме с 30Pin разъема М72, но я не стал связываться с 30 Pin , а питание подсоединил с вых №10 canny. По схеме питание взято с 30pin М72 , на Ваше усмотрение,как угодно можно подключиться.

Вложений в сообщении

Иконка вложения Схема кругового обзора Z52 6.docx 143.95 кб, скачивался 562 раз, последний раз 2018-02-26

10 Ответ от unk521

  • unk521
  • Активный участник
  • Неактивен
  • Зарегистрирован: 01-02-2018
  • Сообщений: 31

Re: Прием сигнала от сонаров Nissan Murano Z52

Схема кругового обзора.

Вложений в сообщении

Иконка вложения Система_кругового_обзора.pdf 642.67 кб, скачивался 1266 раз, последний раз 2018-02-26

11 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,886

Re: Прием сигнала от сонаров Nissan Murano Z52

Спасибо!

Сайт Константин, CANNY

12 Ответ от unk521

  • unk521
  • Активный участник
  • Неактивен
  • Зарегистрирован: 01-02-2018
  • Сообщений: 31

Re: Прием сигнала от сонаров Nissan Murano Z52

А Вам спасибо за Ваше изобретение, одно удовольствие с ним работать.

13 Ответ от unk521

  • unk521
  • Активный участник
  • Неактивен
  • Зарегистрирован: 01-02-2018
  • Сообщений: 31

Re: Прием сигнала от сонаров Nissan Murano Z52

Здравствуйте, я еще дополняю программу, как все будет отточено, выложу окончательный вариант. Хотя программа работает, но есть маленькие нюансы, с которыми придется поработать.
С уважением Юрий.

14 Ответ от unk521

  • unk521
  • Активный участник
  • Неактивен
  • Зарегистрирован: 01-02-2018
  • Сообщений: 31

Re: Прием сигнала от сонаров Nissan Murano Z52

Здравствуйте, выкладываю полный вариант с логиками:
1. Переключение камер
2. Включение кругового обзора
3. Включение зуммера при срабатывании сонаров(в родном ГУ зуммер работает через колонки, в зависимости от срабатывания) у меня стоит отдельный зуммер и для него написана программа.
Если нужно подробно объяснить как ,что подключать обращайтесь в личку.
Кан шина мониторилась долго, так как данных нет по ней. Логика писалась под Nissan Murano Z52 на Top версию с мониторами в подголовниках.
Работает все , в т.ч. и мониторы в подголовниках.
Необходимо приобрести доп.оборудование, что бы подключить все пин в пин.

Вложений в сообщении

Иконка вложения Программа Murano Z52.cfd 44.29 кб, скачивался 719 раз, последний раз 2018-06-20

15 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,886

Re: Прием сигнала от сонаров Nissan Murano Z52

Рады вашим успехам! Спасибо.

Сайт Константин, CANNY

16 Ответ от unk521 (07-07-2018 01:41:16 отредактировано unk521)

  • unk521
  • Активный участник
  • Неактивен
  • Зарегистрирован: 01-02-2018
  • Сообщений: 31

Re: Прием сигнала от сонаров Nissan Murano Z52

Здравствуйте. Подскажите возможно ли здесь загружать видео ролики работы оборудования с помощью Вашего устройства и каким объемом? Ссылка на видео ролик работы китайской магнитолы в Nissan Murano Z 52 с круговым обзором и мониторами в подголовниках с помощью запрограммированного Canny 7  https://yadi.sk/i/zDjAujRw3YsYE7

17 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,886

Re: Прием сигнала от сонаров Nissan Murano Z52

Возможности заливать на форум файлы большого размера пока нет. Могу предложить вам опубликовать ролик на YouTube, это бесплатно и довольно просто.

Сайт Константин, CANNY

18 Ответ от unk521

  • unk521
  • Активный участник
  • Неактивен
  • Зарегистрирован: 01-02-2018
  • Сообщений: 31

Re: Прием сигнала от сонаров Nissan Murano Z52

Спасибо,хотелось бы на Вашем сайте выкладывать видео ролики , в которых используется Ваше устройство Canny, а на YouTube вопросов нет.

19 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,886

Re: Прием сигнала от сонаров Nissan Murano Z52

Мы можем создать для вашего проекта страницу с описанием в разделе "Применения" нашего сайта: http://canny.ru/industries/
И вставить туда ролик(и) с YouTube.

Сайт Константин, CANNY

20 Ответ от unk521

  • unk521
  • Активный участник
  • Неактивен
  • Зарегистрирован: 01-02-2018
  • Сообщений: 31

Re: Прием сигнала от сонаров Nissan Murano Z52

Хорошо. Буду записывать видео ролики с  применением Canny 7.

21 Ответ от unk521

  • unk521
  • Активный участник
  • Неактивен
  • Зарегистрирован: 01-02-2018
  • Сообщений: 31

Re: Прием сигнала от сонаров Nissan Murano Z52

Здравствуйте. Вот ссылочка на видео ролик https://youtu.be/yXCut6G9VYg
С помощью Canny 7 выполнен родной круговой обзор магнитолы Tesla 16" на авто " Toyota Land Cruiser 200 2014 года
выпуска, машина дилерская.

22 Ответ от unk521

  • unk521
  • Активный участник
  • Неактивен
  • Зарегистрирован: 01-02-2018
  • Сообщений: 31

Re: Прием сигнала от сонаров Nissan Murano Z52

Вот еще ссылочка на видео ролик: https://youtu.be/BBKcsnaIbyU
С помощью Canny 7 выполнен  в 2018 году родной круговой обзор на авто Nissan Murano Z52.

23 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,886

Re: Прием сигнала от сонаров Nissan Murano Z52

Спасибо! Добавили ссылки на канал YouTube: https://www.youtube.com/playlist?list=P … r71yGIinLJ
В ближайшее время добавим на сайт.

Сайт Константин, CANNY

24 Ответ от unk521 (16-01-2022 12:34:21 отредактировано unk521)

  • unk521
  • Активный участник
  • Неактивен
  • Зарегистрирован: 01-02-2018
  • Сообщений: 31

Re: Прием сигнала от сонаров Nissan Murano Z52

Здравствуйте. Еще ролик. Работа реализована с помощью " Canny 7" :круговой обзор  на магнитоле "Teyes CC3" 6Gb  128Gb
Toyota Land Cruiser 200 2014 года выпуска. Ссылка на ролик: https://disk.yandex.ru/d/sUYacD5fITGESg
Все 3 файла рабочие, под номером 1 добавлен  элемент включение задней камеры( если установлена дополнительная система кругового обзора и родной круговой обзор,устанавливается кнопка на переключение) под номером 2 и 3 без добавления элемента включения задней камеры,берется с  разъема 59 Pin , сигнал   REV. Переключение камер осуществляется в разрыв кнопки(переключения камер по кругу)  по сигналу 12В. С уважением Юрий.

Вложений в сообщении

Иконка вложения Под Teyes CC3 Canny7_ V2_8 Toyota Родн кр обз.cfd 18.11 кб, скачивался 129 раз, последний раз 2022-01-15

Иконка вложения Под Teyes CC3 Canny7_V2_8Toyota Родн кр обз .cfd 17.86 кб, скачивался 124 раз, последний раз 2022-01-15

Иконка вложения Под Teyes CC3 Canny7_V2_8Toyota Родн кр обз .cfd 17.2 кб, скачивался 121 раз, последний раз 2022-01-15

25 Ответ от unk521 (16-01-2022 22:25:11 отредактировано unk521)

  • unk521
  • Активный участник
  • Неактивен
  • Зарегистрирован: 01-02-2018
  • Сообщений: 31

Re: Прием сигнала от сонаров Nissan Murano Z52

Автоматическое открывание задней двери на Toyota Land Cruiser 200 с помощью "Canny 5.3 pico"
ссылка на ролик: https://disk.yandex.ru/i/2SEE0Jb9tMeJYg
Ссылка на датчик: https://aliexpress.ru/item/400019041949 … rce=aerkol

Вложений в сообщении

Иконка вложения Открывание задней двери на Canny 5.3 pico.cfd 3.25 кб, скачивался 128 раз, последний раз 2022-01-16
