Тема: Кнопки управления магнитолой FORD

Добрый день. Возникла задача замены автомагнитолы ford на pioneer. Передняя панель управления ford, управление по LIN. Использован контроллер canny 7. С диаграммой вроде разобрался, было очень интересно, спасибо разработчикам. Возникла проблема на стадии подключения. Панель на кнопки полностью реагирует, садит выходы на минус 100ма при нажатии. Дальше возникла задача повесить резисторы разного номинала от 1 до 64ком. Но каждый выход уже имеет сопротивление 250ком. При подключении  резисторов на 0-7 порты нужного номинала имеем сопротивление 64ком без нажатия на кнопки. Пробовал как и с demo board, так и без. Форум перерыл полностью, информации как решить проблему не нашел, вешать кучу реле не очень вариант. Диаграмму прилагаю.

Вложений в сообщении

Иконка вложения МОН1.cfd 8.7 кб, скачивался 398 раз, последний раз 2018-01-22

2

Re: Кнопки управления магнитолой FORD

Приложите, пожалуйста, предполагаемую схему подключения (например, нарисуйте от руки на бумаге и сфотографируйте на телефон).

3

Re: Кнопки управления магнитолой FORD

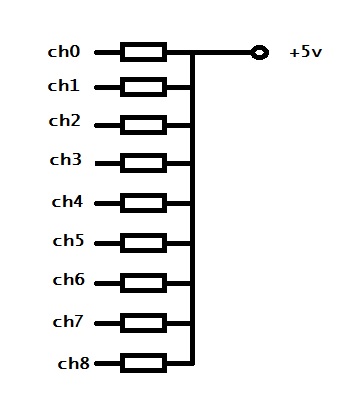

добрый день. Пробовал подключать к магнитоле, ничего не вышло. если все каналы соединяем как на рисунке, то между пином 5в и землей 64ком.

Вложений в сообщении

Безымянный.jpg, 18.27 кб, 347 x 419
Безымянный.jpg 18.27 кб, скачивался 379 раз, последний раз 2018-01-24

4

Re: Кнопки управления магнитолой FORD

Спасибо, сейчас попробую. Результат выложу.

5

Re: Кнопки управления магнитолой FORD

Есть способ с модификацией схемы контроллера (удаление резисторов), но он не является рекомендуемым.
В вашем случае как нам кажется, нужно отталкиваться не от сопротивлений, а от напряжения которое вы хотите получить в итоге потому как именно на него реагирует ваша магнитола. Подбирайте подходящие сопротивления.

6 (24-01-2018 16:51:47 отредактировано mmix82)

Re: Кнопки управления магнитолой FORD

подобрать сопротивление не получится, есть кнопки на 68ком. Удаление резисторов полностью решило проблему, все заработало как надо. Спасибо за помощь.

7

Re: Кнопки управления магнитолой FORD

Доброго времени суток! Подскажите, пожалуйста, возможно ли реализовать эту диаграмму с протоколом LIN,  для контроллера Canny 5 nano, из wiki LIN*  (-находится в разработке ) ?

8

Re: Кнопки управления магнитолой FORD

На данный момент драйвер LIN реализован только в CANNY 7,
