Тема: Конфигурация выходов CANNY7

Добрый день!
Я только начинаю изучать Canny7 , прошу сильно не "пинать".
У меня вопрос , как сконфигурировать выход , что бы при "1" на нем появлялся "+" , либо "-" в зависимости от задачи . В режиме ожидания он "висел в воздухе". ( что то пробовал разные варианты не получается именно конфигурация выхода)
Например педаль тормоза нажата , на выходе 0 имеем "+", педаль тормоза отпущена "воздух".
Спасибо !

Модераторское:
Вопрос выделен в отдельную тему, см. Правила форума.

2 Ответ от Денис, CANNY

  • Денис, CANNY
  • Денис, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 20-02-2013
  • Сообщений: 1,017

Re: Конфигурация выходов CANNY7

Для более тонкой конфигурации режимов работы каналов контроллера следует использовать Расширенные настройки. Задание конфигурации каналов выполняется с помощью именованных констант, выбираемых из списка.

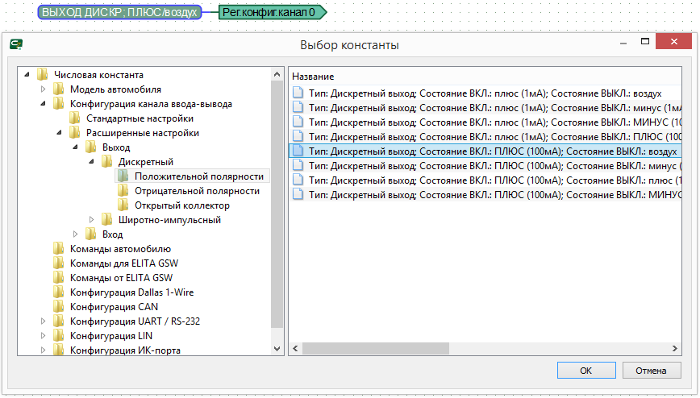

Расширенные настройки выходов расположены в папке: Числовая константа/Конфигурация каналов ввода-вывода/Расширенные настройки/Выход и далее, в зависимости от требуемой полярности.
Общее описание драйвера ввода-вывода можно найти в нашем онлайн wiki-справочнике.

Вложений в сообщении

io_const.png, 138.99 кб, 700 x 398
io_const.png 138.99 кб, скачивался 314 раз, последний раз 2017-10-09

Сайт Денис, CANNY

3 Ответ от umo2008

  • umo2008
  • Новичок
  • Неактивен
  • Зарегистрирован: 09-10-2017
  • Сообщений: 2

Re: Конфигурация выходов CANNY7

Добрый день !
Хочу разобраться , может ли Canny7 отправлять команды по шине в блок управления например :
при скорости выше 40 км,ч. , происходит закрытие ц.з. . Можете написать пример диаграммы для GM ?
